在電力系統(tǒng)中，電流互感器的作用是把大電流變成小電流，將連接在繼電器及檢測儀器儀表的二次回路與一次電流的高壓系統(tǒng)阻隔，并將一次電流變換到5A或1A兩種標準的二次電流值。那么電流互感器接線方案是怎樣的呢？本文首要共享以下幾種不同的電流互感器接線方案。

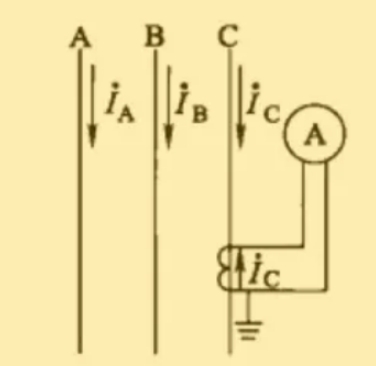

（1）電流互感器第一種接線方案

圖1是一臺電流互感器用于單相回路的接線方案，適用于只能檢測單相電流和單相功率及維護單相接地短路。

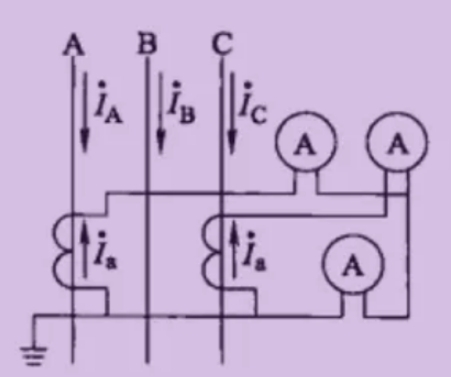

（2）電流互感器第二種接線方案

圖2是兩臺電流互感器不完全星形的接線方案，適用于檢測三相電流和三相功率及維護相間短路問題。

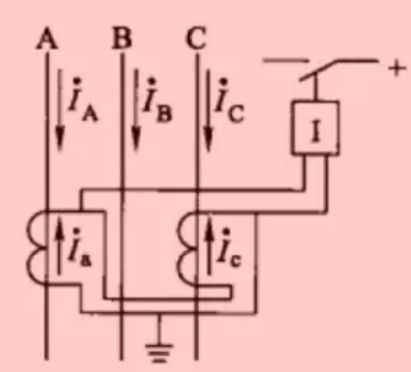

（3）電流互感器第三種接線方案

圖3是兩臺電流互感器二相電流差的接線方案，適用于檢測一相電流和維護相間短路問題。

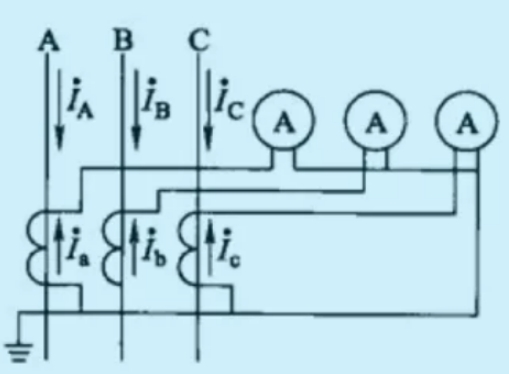

（4）電流互感器第四種接線方案

圖4是三臺電流互感器星形接線方案，適用于三相四線制系統(tǒng)檢測電流和功率，可維護任何方法的故障。

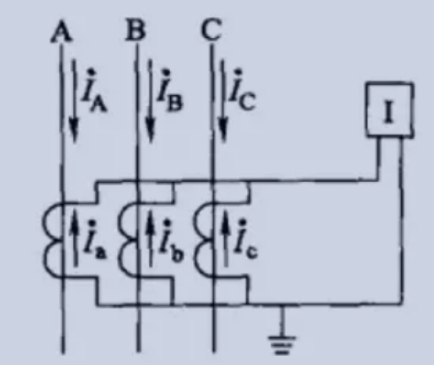

（5）電流互感器第五種接線方案

圖5是三臺電流互感器角形接線方案，適用于合作三個電流繼電器維護各種短路問題。

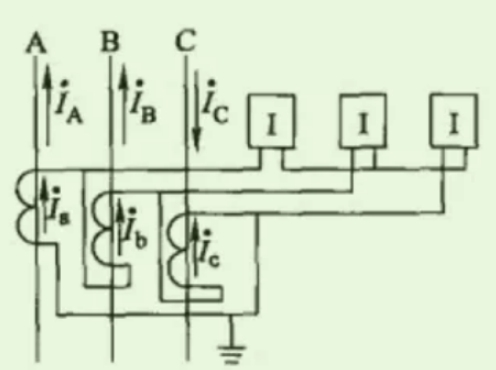

（6）電流互感器第六種接線方案

圖6是三臺電流互感器零序維護接線方案，適用于零序接地維護。當然檢測零序電流最好的規(guī)劃還是選用零序電流互感器。
