互感器又稱為儀用變壓器，是電流互感器和電壓互感器的總稱。能將高電壓變成低電壓、大電流變成小電流，用于量測或維護體系。其功用首要是將高電壓或大電流按份額轉化成規范低電壓（100V）或規范小電流（5A或1A，均指額定值），以便完成丈量外表、維護設備及主動控制設備的規范化、小型化。一起互感器還可用來隔開高電壓體系，以確保人身和設備的安全。
電流互感器結構原理

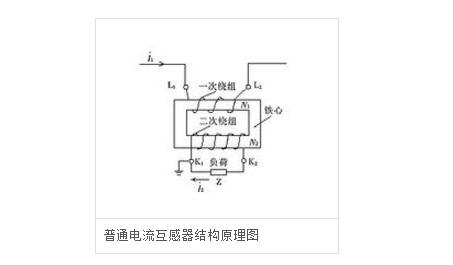

一般電流互感器結構原理：電流互感器的結構較為簡略，由互相絕緣的一次繞組、二次繞組、鐵心以及構架、殼體、接線端子等組成。其作業原理與變壓器基本相同，一次繞組的匝數（N1）較少，直接串聯于電源線路中，一次負荷電流（I1）經過一次繞組時，產生的交變磁通感應產生按份額減小的二次電流（I2）；二次繞組的匝數（N2）較多，與外表、繼電器、變送器等電流線圈的二次負荷（Z）串聯構成閉合回路，由于一次繞組與二次繞組有持平的安培匝數，I1N1=I2N2，電流互感器額定電流比電流互感器實踐作業中負荷阻抗很小，二次繞組接近于短路狀況，相當于一個短路作業的變壓器。

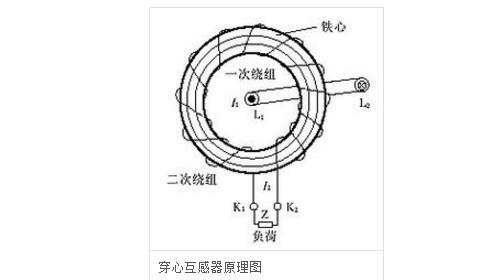

穿心式電流互感器其自身結構不設一次繞組，載流（負荷電流）導線由L1至L2穿過由硅鋼片搟卷制成的圓形（或其他形狀）鐵心起一次繞組作用。二次繞組直接均勻地纏繞在圓形鐵心上，與外表、繼電器、變送器等電流線圈的二次負荷串聯構成閉合回路，由于穿心式電流互感器不設一次繞組，其變比依據一次繞組穿過互感器鐵心中的匝數承認，穿心匝數越多，變比越小；反之，穿心匝數越少，變比越大，額定電流比I1/n：式中I1——穿心一匝時一次額定電流；n——穿心匝數。
多抽頭電流互感器。這種類型的電流互感器，一次繞組不變，在繞制二次繞組時，增加幾個抽頭，以取得多個不同變比。它具有一個鐵心和一個匝數固定的一次繞組，其二次繞組用絕緣銅線繞在套裝于鐵心上的絕緣筒上，將不同變比的二次繞組抽頭引出，接在接線端子座上，每個抽頭設置各自的接線端子，這樣就構成了多個變比，此種電流互感器的優點是能夠依據負荷電流變比，交流二次接線端子的接線來改動變比，而不需求替換電流互感器，給運用提供了方便。
不同變比電流互感器。這種類型的電流互感器具有同一個鐵心和一次繞組，而二次繞組則分為兩個匝數不同、各自獨立的繞組，以滿意同一負荷電流狀況下不同變比、不同準確度等級的需求，例如在同一負荷狀況下，為了確保電能計量準確，要求變比較小一些（以滿意負荷電流在一次額定值的2/3左右），準確度等級高一些（如1K1.1K2為200/5.0.2級）；而用電設備的繼電維護，考慮到毛病電流的維護系數較大，則要求變比較大一些，準確度等級能夠稍低一點（如2K1.2K2為300/5.1級）。
一次繞組可調，二次多繞組電流互感器。這種電流互感器的特征是變比量程多，并且能夠改動，多見于高壓電流互感器。其一次繞組分為兩段，分別穿過互感器的鐵心，二次繞組分為兩個帶抽頭的、不同準確度等級的獨立繞組。一次繞組與設備在互感器外側的聯接片聯接，經過改動聯接片的方位，使一次繞組構成串聯或并聯接線，然后改動一次繞組的匝數，以取得不同的變比。帶抽頭的二次繞組自身分為兩個不同變比和不同準確度等級的繞組，跟著一次繞組聯接片方位的改動，一次繞組匝數相應改動，其變比也隨之改動，這樣就構成了多量程的變比。帶抽頭的二次獨立繞組的不同變比和不同準確度等級，能夠分別應用于電能計量、指示外表、變送器、繼電維護等，以滿意各自不同的運用要求。
組合式電流電壓互感器。組合式互感器由電流互感器和電壓互感器組合而成，多裝置于高壓計量箱、柜，用作計量電能或用作用電設備繼電維護設備的電源。組合式電流電壓互感器是將兩臺或三臺電流互感器的一次、二次繞組及鐵心和電壓互感器的一、二次繞組及鐵心，固定在鋼體構架上，浸入裝有變壓器油的箱體內，其一、二次繞組出線均引出，接在箱體外的高、低壓瓷瓶上，構成絕緣、關閉的整體。一次側與供電線路聯接，二次側與計量設備或繼電維護設備聯接。依據不同的需求，組合式電流電壓互感器分為V/V接線和Y/Y接線兩種，以計量三相負荷平衡或不平衡時的電能。
電流互感器的特征
（1）一次線圈串聯在電路中，并且匝數很少，因此，一次線圈中的電流完全取決于被測電路的負荷電流．而與二次電流無關；
（2）電流互感器二次線圈所接外表和繼電器的電流線圈阻抗都很小，所以正常狀況下，電流互感器在近于短路狀況下作業。
電流互感器作業原理
在供電用電的線路中，電流相差從幾安到幾萬安，電壓相差從幾伏到幾百萬伏。線路中電流電壓都比較高，如直接丈量是非常風險的。為便于二次外表丈量需求轉化為比較一致的電流電壓，運用互感器起到變流變壓和電氣隔絕的作用。閃現外表大部分是指針式的電流電壓表，所以電流互感器的二次電流大多數是安培級的（如5等）。跟著年代開展，電量丈量大多已經抵達數字化，而計算機的采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，首要起大互感器與采樣之間的橋梁作用。微型電流互感器稱之為“儀用電流互感器”。（“儀用電流互感器”有一層意義是在實驗室運用的多電流比精密電流互感器，一般用于擴展外表量程。）
電流互感器原理線路圖微型電流互感器與變壓器類似也是依據電磁感應原理作業，變壓器轉化的是電壓而微型電流互感器轉化的是電流算了。繞組N1接被測電流，稱為一次繞組（或原邊繞組、初級繞組）；繞組N2接丈量外表，稱為二次繞組（或副邊繞組、次級繞組）。

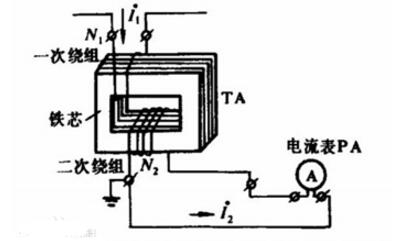

電流互感器作業原理圖
微型電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實踐電流比K。微型電流互感器在額定作業電流下作業時的電流比叫電流互感器額定電流比，用Kn標明。Kn=I1n/I2n。
電流互感器的作用
電壓互感器的作用是把高電壓按份額聯絡轉化成100V或更低等級的規范二次電壓，供維護、計量、外表設備運用。一起，運用電壓互感器能夠?qū)⒏唠妷号c電氣作業人員隔絕。電壓互感器雖然也是按照電磁感應原理作業的設備，但它的電磁結構聯絡與電流互感器比較正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決議。當二次負載阻抗減小時，二次電流增大，使得一次電流主動增大一個重量來滿意一、二次側之間的電磁平衡聯絡。能夠說，電壓互感器是一個被束縛結構和運用形式的特殊變壓器。
電流互感器的作用是能夠把數值較大的一次電流經過必定的變比轉化為數值較小的二次電流，用來進行維護、丈量等用途。如變比為400/5的電流互感器，能夠把實踐為400A的電流轉變?yōu)?/span>5A的電流。電流互感器用于丈量比較大的電流。
電流互感器接反了會怎么樣
電流互感器二次有兩個接線端子，當一次電流流入方向不一起，二次電流從兩個接線端子中哪個流出就不相同，這便是CT的極性。極性接反了對一般的電流維護沒有問題，只對方向維護有影響，會構成誤動。一段壓變避雷器柜有二次小線聯接至二段避雷器柜，是PT的二次線聯接過去，這樣當A段母線PT檢修時，A段母線PT二次電壓切換到B段，確保電壓表特別是低電壓維護不會誤動，即用于二次電壓切換。
電流互感器方向穿反向會有什么現象
電流互感器的一、二次繞組端子都標有極性的符號：如（+）或（*）等，在一、二次繞組有這樣一個符號的一端叫做同性端，同理，二者另一頭沒有標此符號的一端也為同極性端。在電流互感器中，常以一、二次電流方向聯絡來承認同極性端或異極性端。一般是這樣來承認同極性端的：對一次繞組的端子，先可任意選定一個端頭作為始端（另一個作為終端），當一次繞組電流i1瞬時由始端流向終端，二次繞組內電流i2流出的那一端就標示為二次繞組的始端，（另一個作為終端）
在聯接繼電維護（如差動、功率方向繼電器）、有功和無功功率表、電能表計時，必須要注意電流互感器的極性。只需電流互感器的極性聯接正確，維護設備和外表才華正確動作。表計的極性接錯了，會引起有功、無功功率表的反指，有功和無功電能表反轉；在差動維護中，由于一側的電流互感器二次回路極性接反，而引起帶上負荷后維護誤動作事端是常常產生的。
1、第一種狀況：電流互感器僅僅聯接電流表，電流互感器的極性接反是沒有影響的，由于電流表丈量的是交流，沒有極性要求。
2、第二種狀況：電流互感器聯接電能表做計量，當（單相電源）電流互感器的極性接反，會構成計量電表反向翻滾，電度計量不是累加，而是相減。
3、第三種狀況：三相電源運用的電流互感器，一個、或兩個極性接反，會構成電度表的計量紊亂，計量不正確（差錯極大）。
4、第四種狀況：三相電源運用的電流互感器，三個電流互感器極性悉數接反，會構成計量電表反向翻滾，電度計量不是累加，而是相減。
